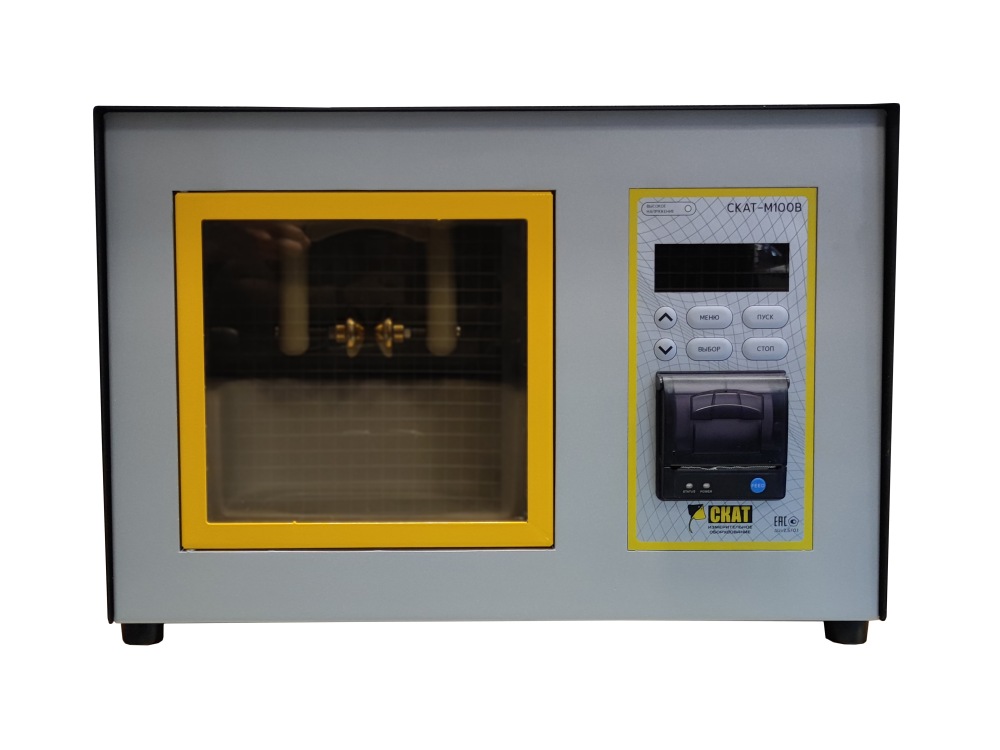

СКАТ-М100В - аппарат высоковольтный испытательный

Артикул: 322042
Модель: СКАТ-М100 В
Гарантия: 18 мес.
Госреестр РФ: 74644-19
Межповерочный интервал: 24 мес.
Бренд: СКАТ, Россия

Цена:

426 000 Р

Доступен для заказа

Добавить к сравнению

Мы предложим лучшую цену!

Новые серии мультиметров и электроизмерительных клещей АРРА

Промо-цена на ультразвуковую акустическую камеру Batcam 2S – только до конца 2025 года!

Новая линейка оборудования Altimax !!!

Описание
Характеристики
Комплектация
Документация (1)

Назначение установки СКАТ-М100 В:

СКАТ-М100 В предназначен для испытания на пробой трансформаторного масла и любых жидких диэлектриков напряжением до 110 кВ.

Особенности установки СКАТ-М100В:

Сертифицирована;
Внесена в Госреестр СИ;
Электронное управление;
Полностью автоматический цикл измерений без участия оператора;
ЖК-экран, на котором отображаются все параметры и результаты замеров;
Элементы защиты персонала от поражения током;
Звуковая сигнализация окончания измерения;
Связь с компьютером через USB разъем (результаты замеров, калибровка);
Полное соответствие требованиям ГОСТ 6581-75 (СТ СЭВ 3166-81) "Материалы электроизоляционные жидкие. Методы электрических испытаний";
В комплекте – свидетельство о поверке, учебный видеофильм.

Технические характеристики установки СКАТ-М100 В:

Параметр	Значение
Максимальное напряжения между электродами, не менее	100 кВ (действующее, симметричное)
Допустимая относительная основная погрешность измерения напряжения в диапазоне10,0…100,0 кВ, не более	±(2,5 + 0,1( \| 100 / U \| - 1)) %
Ток отключения при пробое, не более	4 мА
Время отключения при пробое, не более	100 мкс
Подъём выходного испытательного напряжения	автоматический
Скорость подъёма выходного испытательного напряжения	0,5 кВ/сек; 1 кВ/сек; 2 кВ/сек; 3 кВ/сек; 5 кВ/сек
Автоматическое ограничение максимального выходного испытательного напряжения на уровне	60 кВ; 70 кВ; 80 кВ; 90 кВ; 100 кВ
Количество задаваемых автоматических измерений для одной пробы диэлектрика	от 1 до 6
Программируемая задержка между измерениями	от 0 до 9 мин
Дисплей	жидкокристаллический с разрешением 4 строки по 20 символов
Разрешение при отображении напряжения	0,1 кВ
Объем измерительной ёмкости для пробы	400 мл
Звуковая сигнализация окончания измерения пробивного напряжения	да
Внешний интерфейс для подключения компьютера	USB
Степень защиты аппарата	IP53
Режим работы	круглосуточный
Электропитание аппарата	от сети переменного тока частотой 50 Гц напряжением 220 В ±10%
Потребляемая мощность от сети переменного, не более	200 Вт
Габаритные размеры	470 х370 х315 мм
Масса аппарата, не более	41 кг
Габариты в упаковке	600 x 410 x 410 мм
Объем в упаковке	0,1 м3
Вес в упаковке	48 кг

Комплект поставки СКАТ-М100 В

№	Наименование	Количество
1	Ёмкость измерительная (кювета)	3
2	Шаблон-калибр	1
3	Ключ гаечный 10 х 8 ГОСТ 2839-71	1
4	Кабель сетевой	1
5	Кабель USB	1
6	Диск с программным обеспечением	1
7	Вставка плавкая ВП-2Б-3,15А	1
8	Паспорт	1
9	Копия свидетельства об утверждении типа	1
